SEZIONE TECNICA

esempio posa_sezione verticale porta ingresso alluminio+spalle isolate+sottobancale

Esempio di posa 4: porta d'ingresso in alluminio + spalle isolate + sottobancali

SEZIONI TIPO 4 per porta d'ingresso in alluminio, spalle isolate e sottobancale



Nel dettaglio:

- SOTTO BANCALE PER PORTA costruito in EPS EPS-250, l = 0,033 W/m²K polistirene a schiuma rigida privo di sostanze nocive DIN 18164 ed ignifugo classe B1 DIN 4102. E' sagomato per dare una pendenza alla soglia ed è rinforzato con due barre verticali in PHONOTHERM da 11 cm. Le parti superiori sono rivestite con un profilo a U in pvc zigrinato dove appoggiare e siliconare la parte inferiore del serramento.



- SPALLE LATERALI per cappotto composte da lastre esterne in fibrocemento levigato da 4 mm rasabile o pitturabile, senza nessun assorbimento di umidità, incollate a barre di polistirene estruso XPS ad alta densità da 40 mm di spessore più 10 mm di polistirolo e rinforzate internamente con traversi in multistrato marino da 10 mm di spessore per il fissaggio delle guide. La spalla coibentata è fornita di profili esterni in alluminio estruso per determinare il filo esterno per l’intonaco o per il cappotto e profili interni in alluminio estruso con un pannello in multistrato marino da 10 mm di spessore per il taglio termico. Le guide per lo scorrimento degli avvolgibili in alluminio anodizzato sono provviste di spazzolino antirumore.

Sezione orizzontale tipo con porta d'ingresso in alluminio e spalle isolate

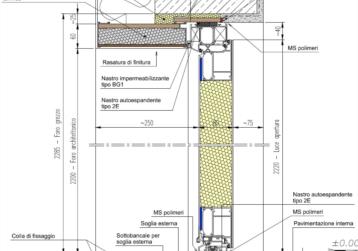

Sezione verticale tipo con porta d'ingresso in alluminio, spalle isolate e sottobancale
